Daten in BPMN Prozessen

Eine zentrale Frage bei jedem BPMN-Prozess: Wo liegen die fachlichen Daten, und wie kommt der Prozess an sie heran? Die Process Engine speichert Prozessvariablen in ihrer eigenen Datenbank. Fachliche Daten – Kunden, Anträge, Rechnungen – gehören aber in der Regel in spezialisierte Microservices. Dafür gibt es mehrere Muster mit unterschiedlichen Trade-offs.

Diese Seite stellt die Optionen vor, beginnend mit der einfachsten: Referenzen über IDs.

---

Option 1: Referenzen über IDs

Die Process Engine speichert nur die ID eines fachlichen Objekts als Prozessvariable. Das vollständige Objekt liegt im zuständigen Microservice und wird bei Bedarf über dessen REST-API geladen.

Vorteile

• Single Source of Truth. Der fachliche Microservice bleibt die einzige Quelle. Änderungen landen nicht in veralteten Prozessvariablen.
• Schlanke Engine. Die Process Engine speichert nur kleine Strings/Zahlen statt großer Objekte. Das hält Tabellen wie ACT_RU_VARIABLE klein und die Engine performant.
• Lose Kopplung. Der Prozess kennt nur die Schnittstelle des Microservices, nicht dessen internes Datenmodell.

Nachteile

• Mehr REST-Calls. Jeder Schritt, der Daten braucht, lädt sie potenziell neu.
• Verfügbarkeit. Ist der Microservice nicht erreichbar, kommt auch der Prozess nicht weiter.

Wenn das volle Objekt gebraucht wird: ExecutionListener

In einer User Task soll dem Sachbearbeiter der komplette Kunde angezeigt werden, nicht nur dessen ID. Statt das in jedem Aufruf zu wiederholen, lässt sich das Laden über einen ExecutionListener automatisieren. Ein ExecutionListener läuft an einem definierten Zeitpunkt – hier am start-Event der Activity – und kann dort Prozessvariablen lesen und schreiben.

Java-Implementierung

package de.winfprojekt.process.listener;

import org.camunda.bpm.engine.delegate.DelegateExecution;
import org.camunda.bpm.engine.delegate.ExecutionListener;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;
import org.springframework.web.client.RestClient;

@Component("loadKundeListener")
public class LoadKundeListener implements ExecutionListener {

    @Autowired
    private RestClient kundeClient; // konfiguriert mit Base-URL des Kunden-Service

    @Override
    public void notify(DelegateExecution execution) {
        String kundeId = (String) execution.getVariable("kundeId");
        if (kundeId == null) {
            return;
        }
        Kunde kunde = kundeClient.get()
            .uri("/kunden/{id}", kundeId)
            .retrieve()
            .body(Kunde.class);
        execution.setVariable("kunde", kunde);
    }
}

Kunde ist hier ein einfaches POJO (Record oder Klasse) mit den Feldern, die der Microservice als JSON liefert. Jackson übernimmt die Deserialisierung automatisch.

BPMN-Einbindung

In der .bpmn-Datei wird der Listener als Extension Element an der User Task konfiguriert:

<bpmn:userTask id="Task_KundePruefen" name="Kunde prüfen">
  <bpmn:extensionElements>
    <camunda:executionListener
        delegateExpression="${loadKundeListener}"
        event="start" />
  </bpmn:extensionElements>
</bpmn:userTask>

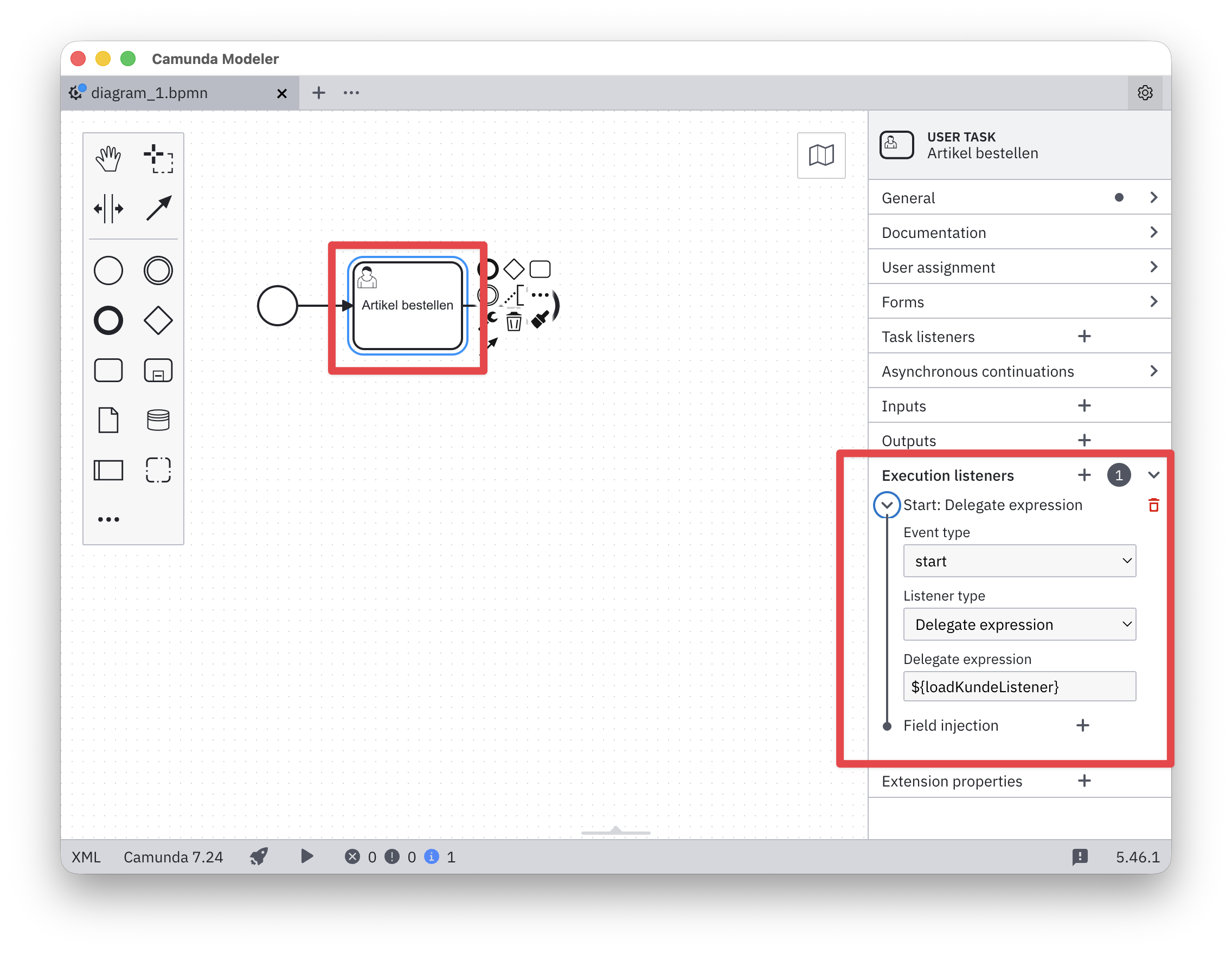

Im Camunda Modeler: User Task auswählen → Properties Panel → Tab Listeners → Execution Listener hinzufügen → Event start → Type Delegate Expression → Expression ${loadKundeListener}.

Variante: Class statt Delegate Expression

<camunda:executionListener
    class="de.winfprojekt.process.listener.LoadKundeListener"
    event="start" />

Mit class instanziiert die Engine das Objekt selbst – ohne Spring-Kontext, also ohne Dependency Injection. Mit delegateExpression wird eine bestehende Spring-Bean referenziert; das ist hier der bevorzugte Weg, weil REST-Client, Konfiguration und Logger sauber injiziert werden.

Ergebnis im Prozess

Nach dem start-Event steht im weiteren Verlauf der Task die Variable kunde als vollständiges Objekt zur Verfügung. Über ${kunde.name} lässt sich z. B. der Name im Task-Formular einbinden. Soll das volle Objekt nicht weiter mitgeführt werden, kann ein zweiter Listener am end-Event die Variable wieder entfernen:

execution.removeVariable("kunde");

Lazy Loading

Den Listener nur an den Schritten registrieren, an denen das volle Objekt wirklich gebraucht wird. So entstehen keine unnötigen REST-Calls in Schritten, die nur mit der ID arbeiten.

Stand der Daten

Die geladene Kopie ist nur zum Zeitpunkt des start-Events aktuell. Ändert sich der Kunde während der Task im Microservice, sieht der Sachbearbeiter den älteren Stand. Bei langen Wartezeiten ggf. zusätzlich vor dem Abschließen der Task neu laden.

---

Option 2: Daten als (JSON-)Prozessvariable mitführen

Statt nur einer ID wird das vollständige Objekt als JSON in einer Prozessvariable abgelegt. Die Engine speichert es serialisiert in ACT_RU_VARIABLE und – durch die History – auch in ACT_HI_VARINST bzw. ACT_HI_DETAIL. Damit wandert das Objekt mit dem Prozess durch alle Schritte und ist auch nach Prozessende noch über die History API abrufbar.

Beispiel: Rechnung als Prozessvariable

ObjectValue rechnungValue = Variables
    .objectValue(rechnung)
    .serializationDataFormat(Variables.SerializationDataFormats.JSON)
    .create();

runtimeService.startProcessInstanceByKey(
    "rechnungFreigabe",
    Map.of("rechnung", rechnungValue)
);

Im Prozess steht die Rechnung dann als typisierte Variable zur Verfügung – inkl. Zugriff per Expression im Modeler:

<bpmn:userTask id="Task_Freigabe" name="Rechnung über ${rechnung.betrag} € freigeben" />

Variante: Variablen beim Start aus der UI setzen

Wird der Prozess direkt aus dem Frontend angestoßen, lässt sich das vollständige Objekt im Start-Request an die Engine-REST-API übergeben. Der Nutzer hat die Rechnung im Formular zusammengestellt – mit dem Absenden wandert sie als unveränderlicher Snapshot in den Prozess.

Roh als HTTP-Request sieht der Aufruf so aus – inklusive des JWT, das die UI von Keycloak erhalten hat:

curl -X POST https://cibseven.winfprojekt.de/engine-rest/process-definition/key/rechnungFreigabe/start \
  -H "Authorization: Bearer ${JWT}" \
  -H "Content-Type: application/json" \
  -d '{
    "variables": {
      "rechnung": {
        "value": "{\"nummer\":\"R-2026-0042\",\"betrag\":1499.00,\"empfaenger\":\"ACME GmbH\"}",
        "type": "Json"
      }
    }
  }'

Aus dem React-Frontend wird daraus mit fetch und keycloak.token (siehe Frontend-Seite):

const rechnung = {
  nummer: 'R-2026-0042',
  betrag: 1499.00,
  empfaenger: 'ACME GmbH',
  positionen: [
    { bezeichnung: 'Beratung', menge: 10, einzelpreis: 149.90 },
  ],
};

await keycloak.updateToken(30);

await fetch(
  `${import.meta.env.VITE_CIBSEVEN_URL}/engine-rest/process-definition/key/rechnungFreigabe/start`,
  {
    method: 'POST',
    headers: {
      Authorization: `Bearer ${keycloak.token}`,
      'Content-Type': 'application/json',
    },
    body: JSON.stringify({
      variables: {
        rechnung: {
          value: JSON.stringify(rechnung),
          type: 'Json',
        },
      },
    }),
  },
);

Der Variablentyp "Json" weist die Engine an, den Wert als JSON-Objekt zu hinterlegen – Expressions wie ${rechnung.betrag} funktionieren in nachgelagerten Tasks dann ohne weitere Konfiguration.

So liegt der "Owner" der Daten zum Startzeitpunkt im UI-Formular, und der Prozess hält die fixierte Version anschließend als Snapshot fest.

Vorteile

• Audit Trail kostenlos. Jede Änderung an der Variable landet automatisch in der History und ist über Cockpit oder die History API einsehbar. Wer wann was am Objekt geändert hat, ist nachvollziehbar.
• Snapshot des Zustands. Die Daten sind genau so dokumentiert, wie sie zum Zeitpunkt des Schritts waren – auch wenn sich die Welt drumherum längst weiterbewegt hat.
• Keine externen Calls. Der Prozess läuft auch dann weiter, wenn andere Services gerade nicht erreichbar sind.

Nachteile

• Nur sinnvoll für statische bzw. immutable Daten. Sobald die Daten woanders "geowned" werden und sich dort ändern können, verliert die Kopie ihre Aktualität und es entstehen zwei konkurrierende Wahrheiten.
• Engine-Datenbank wächst. Große JSON-Strukturen in vielen Prozessinstanzen blähen ACT_RU_VARIABLE und die History-Tabellen auf.
• Schema-Drift. Ändert sich das DTO der Klasse, müssen alte serialisierte Stände weiterhin lesbar bleiben – sonst scheitern laufende Prozesse beim Deserialisieren.

Wann passt das?

Diese Option ist die richtige Wahl, wenn die Daten zum Zeitpunkt des Prozessstarts festgeschrieben sind und sich konzeptionell nicht mehr ändern sollen – etwa:

• eine freigegebene Rechnung mit Betrag, Positionen und Empfänger
• ein Vertragsentwurf, der durch den Prozess seine endgültige Form findet
• ein Antrag, dessen Inhalt der Antragsteller beim Start fixiert hat

Sobald der "Owner" der Daten außerhalb des Prozesses liegt und die Daten sich dort weiterentwickeln, ist Option 1 die robustere Wahl.

Kombinieren

Beide Optionen schließen sich nicht aus. Eine ID (kundeId) referenziert den lebendigen, sich ändernden Kunden-Stammsatz; ein eingefrorenes JSON (rechnungsdaten) hält den unveränderlichen Stand der Rechnung im Prozess fest.

---

Option 3: Eigene Prozess-Datenbank im Service

Die dritte Variante: Der Service, der den Prozess enthält, bekommt eine eigene Datenbank mit eigenen JPA-Entities. Die Engine teilt sich diese Datenbank mit der fachlichen Anwendung – Prozessvariablen halten nur IDs auf die fachlichen Entities, die in derselben DB liegen. Aus einer JavaDelegate oder einem ExecutionListener kann direkt per Repository auf die Entities zugegriffen werden, ohne den Umweg über REST.

Beispiel

@Component("ladeRechnung")
public class LadeRechnung implements JavaDelegate {

    @Autowired
    private RechnungRepository rechnungen;

    @Override
    public void execute(DelegateExecution execution) {
        Long rechnungId = (Long) execution.getVariable("rechnungId");
        Rechnung rechnung = rechnungen.findById(rechnungId).orElseThrow();
        execution.setVariable("betrag", rechnung.getBetrag());
    }
}

Kein REST-Call, keine Serialisierung – nur ein JPA-Lookup in derselben Transaktion, in der auch die Engine ihre Tabellen schreibt.

Vorteile

• Transaktionale Konsistenz. Engine und Fachlogik schreiben in einer einzigen DB-Transaktion. Entweder gehen Prozessschritt und Datenänderung beide durch oder gar nicht.
• Einfacher Zugriff. Keine HTTP-Clients, keine Retries, keine Serialisierung – nur Repositories.
• Schneller. Kein Netzwerk-Hop zwischen Engine und Fachdaten.

Nachteile

• Bricht die Microservice-Architektur. Die fachlichen Daten leben im selben Container, im selben Spring-Kontext, in derselben Datenbank wie die Engine. Andere Services können nur über REST darauf zugreifen, der eigene Service umgeht dies – das schafft Sonderwege.
• Engine-DB und Fachdaten-DB sind gekoppelt. Ein Schema-Update auf einer Seite kann die andere beeinflussen. Backup, Migration und Skalierung müssen für beide gemeinsam gedacht werden.
• Nicht beliebig kombinierbar. Sobald mehrere Services Prozesse hosten oder die zentrale Engine genutzt wird, funktioniert dieses Muster nicht mehr – die zentrale Engine hat keinen Zugriff auf die JPA-Entities der einzelnen Services.

Bewertung

Kein Best Practice für dieses Projekt

Diese Variante ist kein empfohlenes Muster für das Projekt. Sie funktioniert nur in einer monolithischen Spring-Boot-Anwendung, in der genau ein Service sowohl die Engine als auch die fachliche Domäne enthält und beide eine gemeinsame Datenbank teilen.

Da die Architektur hier auf eigenständige Microservices und eine zentrale CIB-seven-Instanz setzt (siehe CIB seven), bleibt für Prozessdaten in der Regel die Kombination aus Option 1 (Referenzen via ID) und Option 2 (Snapshots als JSON) die richtige Wahl.

Erwähnt sei die Option dennoch, weil sie in vielen Camunda-Tutorials und älteren Beispielen auftaucht – und weil sie für sehr kleine Anwendungen oder Prototypen pragmatisch sein kann.
