Systemarchitektur

Das System besteht aus mehreren spezialisierten Komponenten, die als Container betrieben und über einen zentralen Reverse Proxy erreichbar gemacht werden.

Übersicht​

Präsentation

Die Architektur Schritt für Schritt aufgebaut, am Beispiel eines Urlaubsantrags: Präsentation zur Systemarchitektur öffnen. Steuerung mit den Pfeiltasten, f für Vollbild.

Server · Docker-Container · PortainerFachdatenFachdatenProzess · TasksJDBCJDBCJWKSLoginBrowser: Hier läuft die SPA. Alles, was von hier kommt, kommt von außen.BrowserMitarbeiterin · TeamleitungNginx Proxy Manager: Einziger öffentlicher Endpunkt. TLS mit Let's Encrypt, Weiterleitung per Subdomain.Nginx Proxy ManagerTLS · SubdomainsReact SPA: Wird einmal ausgeliefert und läuft dann im Browser. Spricht per REST mit Services und CIB seven.React SPAVite · keycloak-jsUrlaubs-Service: Besitzt die Anträge und bietet sie als REST-API an.Urlaubs-ServiceQuarkus · AnträgeCIB seven: Zentrale BPMN-Engine. Hält den Prozesszustand und ruft in Service Tasks die Microservices auf.CIB sevenBPMN · OrchestratorMitarbeiter-Service: Besitzt Mitarbeitende, Teams und Resturlaub.Mitarbeiter-ServiceQuarkus · ResturlaubPostgreSQL: Datenbank des Urlaubs-Service. Nur im internen Netz erreichbar.PostgreSQLAnträgePostgreSQL: Datenbank des Mitarbeiter-Service. Kein anderer Service greift direkt darauf zu.PostgreSQLMitarbeitendeKeycloak: Identity Provider. Login, Rollen, JWT-Ausgabe nach OpenID Connect.KeycloakOIDC · stellt JWTs aus

Das Diagramm zeigt zwei Microservices stellvertretend für beliebig viele. Selbst entwickelt werden die React SPA, die Microservices und die BPMN-Prozesse. Nginx Proxy Manager, Keycloak, die Datenbanken und die Engine von CIB seven werden nur betrieben.

Alle Aufrufe aus dem Browser laufen über den Nginx Proxy Manager, auch die an Microservices, CIB seven und Keycloak. Das Diagramm zeigt deshalb nur eine Kante vom Proxy zur SPA. Wer mit dem Mauszeiger auf einen Baustein zeigt, sieht eine kurze Erklärung.

Warum diese Bausteine?​

Jeder Baustein beantwortet eine konkrete Anforderung. Am Beispiel eines Urlaubsantrags: Eine Mitarbeiterin beantragt Urlaub, die Teamleitung genehmigt, danach sinkt der Resturlaub.

AnforderungBaustein
Mitarbeitende bedienen das System im BrowserReact SPA
Anträge und Resturlaub werden dauerhaft gespeichertMicroservices mit je eigener PostgreSQL-Datenbank
Der Antrag durchläuft einen festen Ablauf mit GenehmigungCIB seven führt den Ablauf als BPMN-Prozess aus
Nur die Teamleitung darf genehmigenKeycloak stellt Tokens mit Rollen aus
Alles ist sicher unter einer Adresse erreichbarNginx Proxy Manager mit TLS und Subdomains
Neue Versionen kommen kontrolliert auf den ServerGitHub Actions baut Images, Portainer rollt sie aus

Zwei Grundsätze halten die Bausteine auseinander:

  • Jeder Microservice besitzt seine Daten. Ein Urlaubs-Service liest nie direkt die Tabellen eines Mitarbeiter-Service, sondern fragt dessen REST-API. So kann jeder Service sein Schema ändern, ohne andere zu brechen, und wird eigenständig versioniert.
  • Der Ablauf gehört in die Process Engine, die Fachdaten in die Services. CIB seven weiß, wo ein Antrag im Prozess steht und bei wem er liegt. Was ein Antrag ist (Zeitraum, Person), weiß nur der zuständige Service. Im Prozess stehen deshalb meist nur IDs, siehe Daten in BPMN Prozessen.

Komponenten​

Nginx Proxy Manager Reverse Proxy​

Nginx Proxy Manager ist der einzige öffentlich erreichbare Endpunkt. Er nimmt alle eingehenden HTTPS-Anfragen entgegen und leitet sie anhand von Subdomain-Regeln an den zuständigen Container weiter. Dadurch sind die internen Dienste nicht direkt exponiert. Die Konfiguration der Proxy-Hosts, SSL-Zertifikate (Let's Encrypt) und Weiterleitungen erfolgt über eine Weboberfläche, ohne manuelle nginx-Konfigurationsdateien.

Nginx Proxy Manager – Proxy-Hosts Übersicht

Mehr zur Konfiguration, zum Docker-Netzwerk und zum Anlegen von Proxy-Hosts auf der Nginx Proxy Manager-Seite.

React Frontend​

Die Benutzeroberfläche ist eine Single Page Application auf Basis von React. Sie spricht zwei Backends über REST an: Fachdaten, etwa eine Liste von Entitäten, holt sie von den Microservices. Sobald sie mit einem Prozess interagiert, etwa um die offenen Tasks des eingeloggten Nutzers anzuzeigen oder einen Prozess zu starten, geht sie direkt an die REST API von CIB seven. Die Authentifizierung läuft über Keycloak: Nach dem Login speichert die App das JWT und schickt es bei jedem API-Aufruf als Bearer-Token mit. Details zur Authentifizierung beschreibt die OAuth2/OIDC-Seite.

Keycloak OIDC Provider​

Keycloak übernimmt die zentrale Authentifizierung und Autorisierung nach dem OpenID-Connect-Standard. Nach erfolgreichem Login erhält der Client ein JWT, das bei jedem API-Aufruf mitgeschickt wird. Alle Microservices und CIB seven validieren dieses Token direkt gegen Keycloak. Mehr dazu auf der OAuth2/OIDC-Seite.

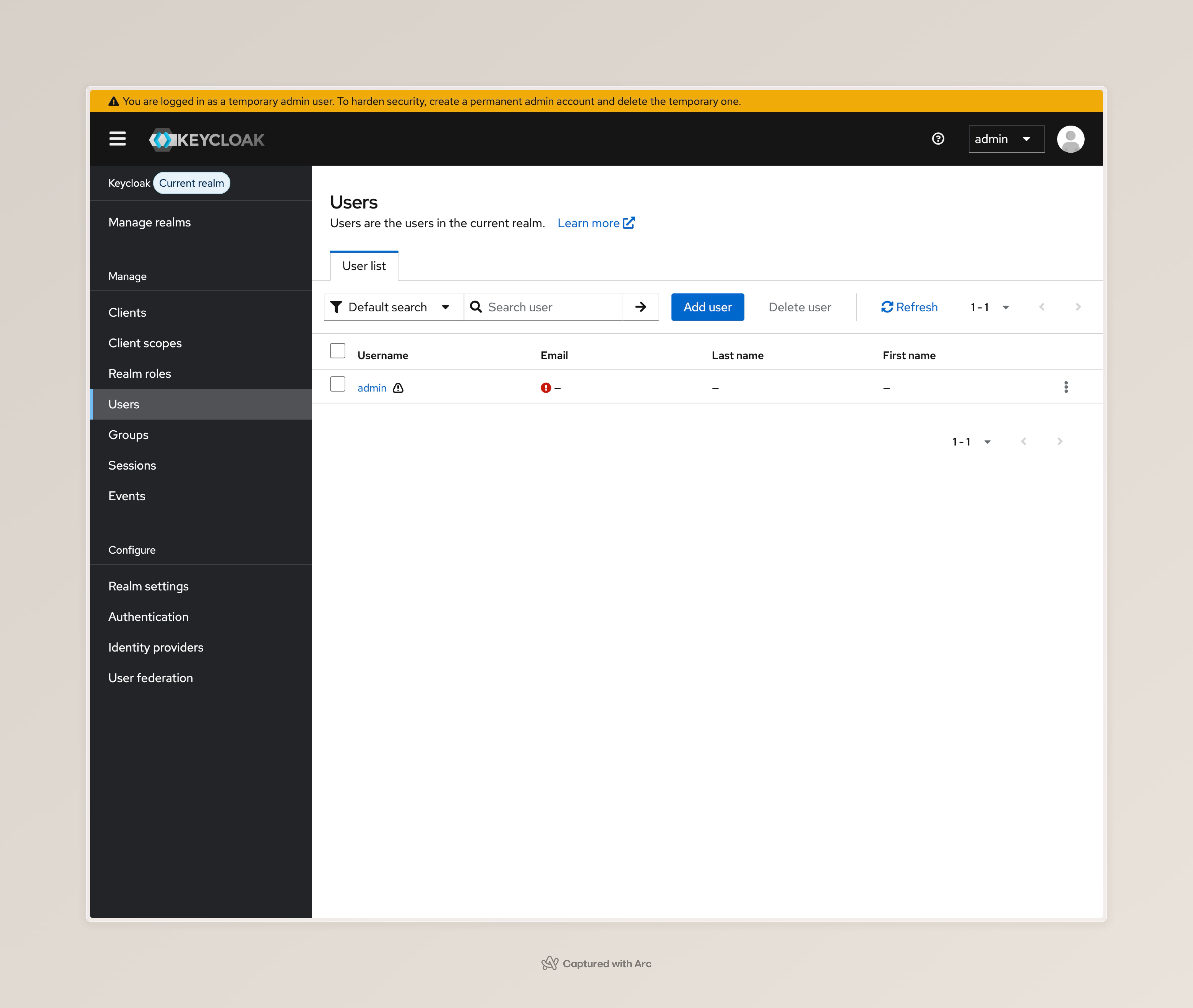

Keycloak – Benutzerverwaltung

CIB seven Process Engine​

CIB seven ist ein Fork von Camunda 7 und stellt die BPMN-Prozess-Engine bereit. Geschäftsprozesse werden als BPMN-Diagramme modelliert und von CIB seven ausgeführt. Die Microservices können Prozessinstanzen starten, Tasks abarbeiten und Prozessvariablen lesen und schreiben. Das Frontend nutzt dieselbe REST API für alles, was den Prozess betrifft, zum Beispiel die Liste der offenen Tasks. Mehr dazu auf der CIB seven-Seite.

Microservices (Quarkus)​

Die fachliche Logik ist auf spezialisierte Microservices aufgeteilt, die jeweils mit Quarkus implementiert sind. Quarkus bietet kurze Startup-Zeiten und geringen Speicherbedarf, was den Container-Betrieb vereinfacht. Die Microservices kommunizieren mit der Process Engine über deren REST-API und sichern ihre eigenen Endpunkte mit den von Keycloak ausgestellten Tokens ab. Mehr dazu auf der Microservices-Seite.

Ein Durchlauf am Beispiel​

So spielen die Bausteine bei einem Urlaubsantrag zusammen. Alle Aufrufe aus dem Browser laufen über den Nginx Proxy Manager; er ist im Diagramm weggelassen, weil er nur weiterleitet. Jeder Service und CIB seven prüfen das mitgeschickte JWT selbst, wie auf der OAuth2/OIDC-Seite beschrieben.

Das Muster dahinter ist die Faustregel aus dem Frontend: Fachdaten wie den Antrag selbst holt die SPA vom Microservice, alles, was den Prozess betrifft (starten, offene Tasks, abschließen), geht direkt an CIB seven. Den Service Task führt die Engine selbst aus und orchestriert damit die Microservices.
